前言

为了减小设备故障对业务的影响，提高网络的可用性，网络设备需要能够尽快检测到与相邻设备间的通信故障，以便及时采取措施，保证业务继续进行。

BFD简介

双向转发检测BFD（Bidirectional Forwarding Detection）是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。为改善网络性能，相邻系统之间应能快速检测到通信故障，更快地建立起备用通道恢复通信。

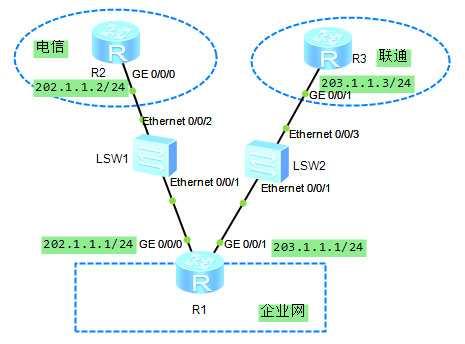

现网场景说明，拓扑图如下：

企业网出口路由器R1存在两条访问互联网的线路，一个是连接到电信，另一个是连接到联通。正常情况，企业网访问互联网的主链路是经过电信网络，当电信网络故障就走联通备份链路

问题描述

通常在企业网出口路由器的配置备份缺省路由，如下所示

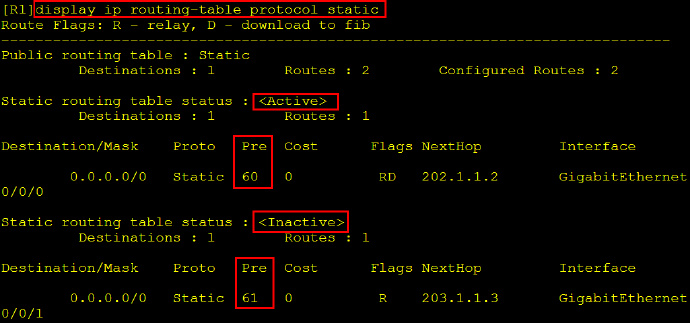

查询路由表如下所示

说明：优先级为60的是激活路由，是主链路；优先级为61的是不激活路由，是备链路

当电信设备R2与交换机SW1之间链路故障了，在R1的路由表信息，如下图所示

通过shutdown接口模拟链路故障。

问题说明：主链路中某段物理链路故障了，企业网出口路由器R1仍走原来的主链路，很显然，此时将不能正常访问互联网了。

原因：企业网出口路由器R1不能检测到与对端路由器之间的链路故障。

解决方法：通过在路由器之间部署BFD（双向转发检测），并将BFD与缺省路由进行关联，实现快速检测链路故障的效果。

BFD配置

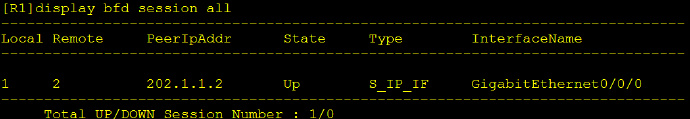

查询BFD的会话信息

[R1]ip route-static 0.0.0.0 0.0.0.0 202.1.1.2 track bfd-session To-R2

                           //将静态路由与BFD会话进行关联

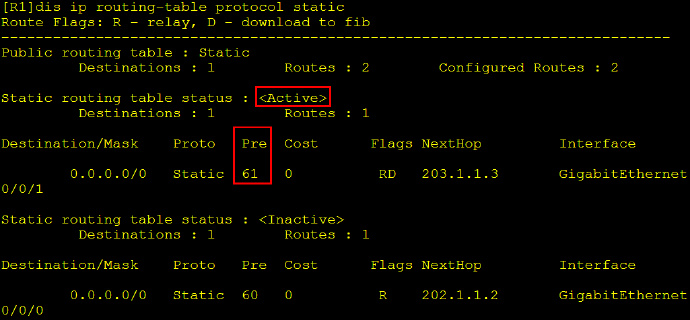

当电信设备R2与交换机SW1之间链路故障了，在R1的路由表信息，如下图所示

通过shutdown接口模拟链路故障。

现象说明：当出口路由器与电信设备之间的物理链路故障时，BFD可以迅速检测到，导致BFD会话down，此时与BFD会话关联的静态路由也将失效，最终原来的备份路由（优先级为61）升级为活跃路由，成为主路由；避免因物理链路故障导致的断网现象。

总结

      1.BFD的作用：用于快速检测、监控网络中链路或者IP路由的转发连通状况

      2.BFD在现网的部署很常见，可以与多种路由协议和VRRP等联合使用
